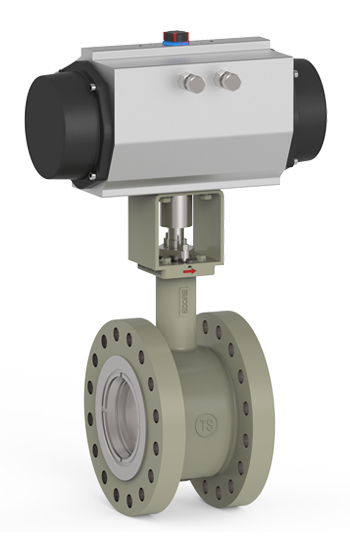

BE100/BE120:凸輪撓曲閥
BE100、BE120系列凸輪撓曲閥為部分球面球閥,因此兼有球閥的一些特質,與球形閥相比,具有體積小、重量輕、容量大、可調比大等特點。是低壓差、大流量流體比較經濟的調節閥,適合于高粘度流體、含聚合物、纖維質、固體顆粒雜質的流體的控制。
BE100是對夾式(帶定位支耳),BE120是法蘭式。
規格
本體型式 |
BE100 |
BE120 |
連接方式 |
對夾式 |
法蘭式 |
閥門口徑 |
1”~18” |
1”~18” |
壓力等級 |
ANSI 150#~600# |
法蘭距 |
ISA S75.04 |
ANSI B16.10 |
流體溫度 |
-45~+600℃ |
閥體材質 |
WCB,WC6,WC9,LCB,CF8,CF8M,CF3,CF3M,Duplex,Monel,Hastelloy,Inconel,Titanium,etc… |
閥板材質 |
CF8M,CF3,CF3M,Duplex,Monel,Hastelloy,Inconel,Titanium,etc… |
閥板處理 |
鍍鎳磷或者堆焊司泰萊合金,噴涂碳化鎢,閥內件內襯碳化鎢(≥10mm) |
流量特性 |
近似線性 |
可調比 |
全腔型100:1;縮腔型15:1~50:1 |
閥座材質 |
強化聚四氟乙烯,A564-630/析出硬化熱處理,A276-316/堆焊司太萊合金,
A564-630/噴涂碳化鎢、內襯碳化鎢,A276-316/噴涂碳化鎢、內襯碳化鎢 |
閥座泄漏量
|
金屬閥座 |
ANSI Class Ⅳ |
軟閥座 |
ANSI Class Ⅵ |
標配執行機構 |
D100RA |
多彈簧薄膜式執行機構 |
|
P200RA |
活塞式氣缸執行機構 |
|
|
|
