GC300 迷宮式套筒導向型直通閥
AC300 迷宮式套筒導向型角閥

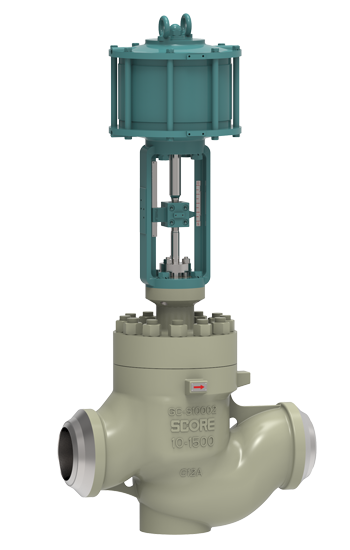

GC300:迷宮式套筒導向型直通調節閥

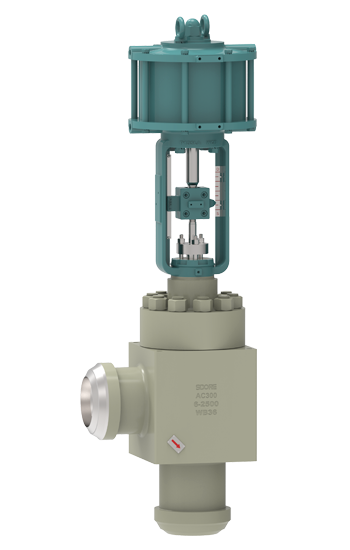

AC300:迷宮式套筒導向型角閥
       SCORE的GC300、AC300系列迷宮式套筒閥是高溫、高壓差等苛刻工況有效、可靠的控制閥。當流體流經獨特設計的迷宮式流道,流體不斷地變向,不斷地沖擊直角變向的流道,壓力逐步損失,動能逐步損耗,流速得到有效控制。對于非壓縮性流體,能夠有效地防止空化和氣蝕,對于可壓縮性流體,能夠有效地降低噪音。迷宮閥能夠有效防止閥內件被沖刷、防止震蕩產生。
       獨立流道設計的芯片,相比混合流道設計能夠獲得比較準確的數學模型,SCORE擁有迷宮閥設計計算的完整的數學模型,能夠根據客戶的具體工況定制合理的方案,達到較好的控制效果。

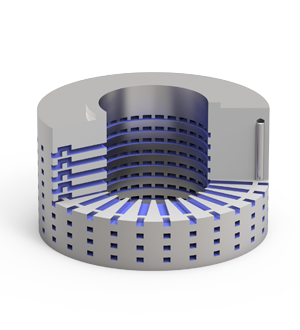

大流道迷宮套筒


規格

本體型式 GC300:球形閥 AC300:角閥
閥門口徑 1”~24” 1”~18” 1”~16”
壓力等級 ANSI 150#~600 ANSI 900#~1500# ANSI 2500#
連接方式 法蘭式(RF,RTJ,FM)、焊接式(SW,BW)、整體法蘭式、其他
流體溫度 -196~+565℃
閥體材質 WCB/A105,WC6/F11,WC9/F22,LCB/LF2,CF8/F304,CF8M/F316,CF3/F304L,
CF3M/F316L,Duplex,Monel,Hastelloy,Inconel,Titanium,etc…
閥內件材質 A182-F6a,A182-F316,A564-630,F11/Stellite,Duplex,Monel,Hastelloy,Inconel,Titanium,etc…
流量特性 線性、改良線性、改良等百分比
可調比 20:1~50:1
閥座泄漏量 金屬閥座 ANSI ClassⅣ,Ⅴor MSS-SP-61
軟閥座 ANSI Class Ⅵ
標配執行機構
D100LA: 多彈簧薄膜式執行機構
P100LA: 活塞式氣缸執行機構

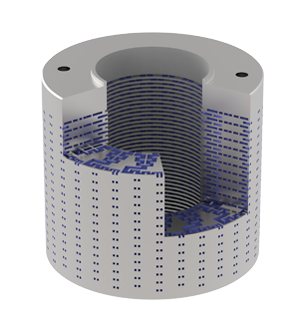

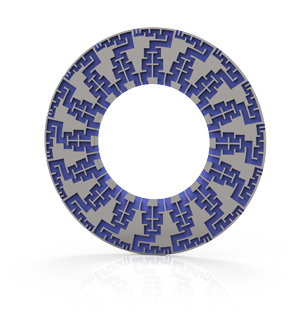

迷宮式套筒 EDM加工的迷宮式套筒單層芯片

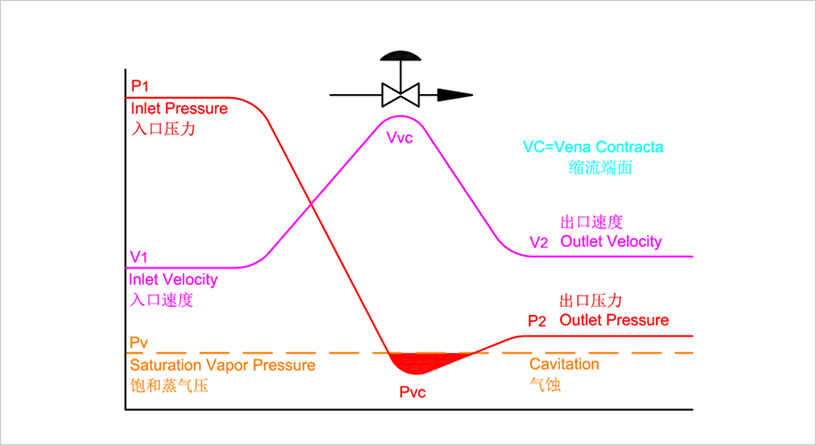

Profile Through Valve for Inadequate Velocity Control(Liquid)
普通控制閥小縮流斷面的壓力和流速

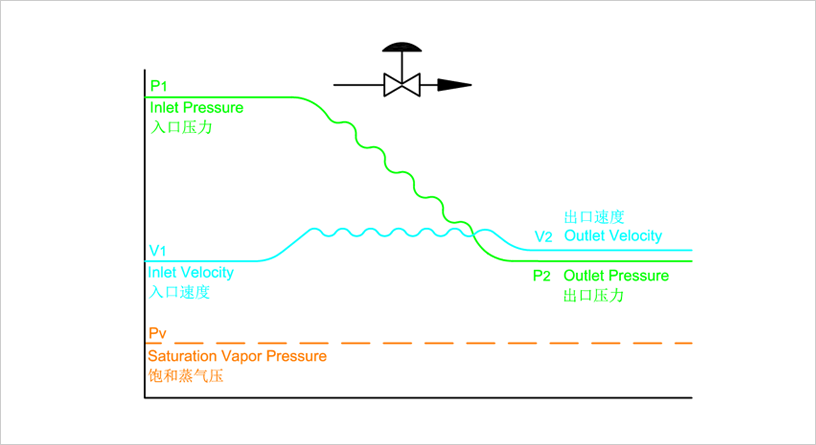

Profile Through Valve for Labyrinth Cage Trim
迷宮閥小縮流斷面的壓力和流速
