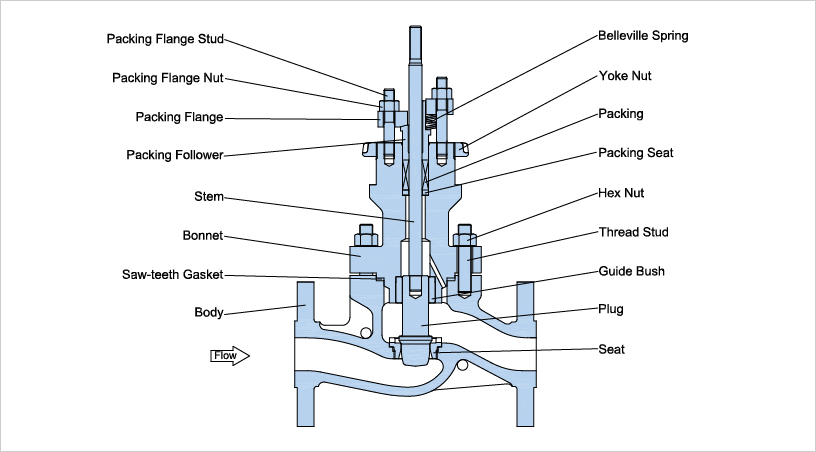

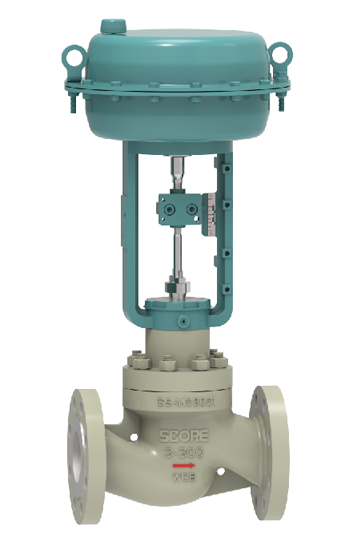

GS100：頂部導向型單座調節閥

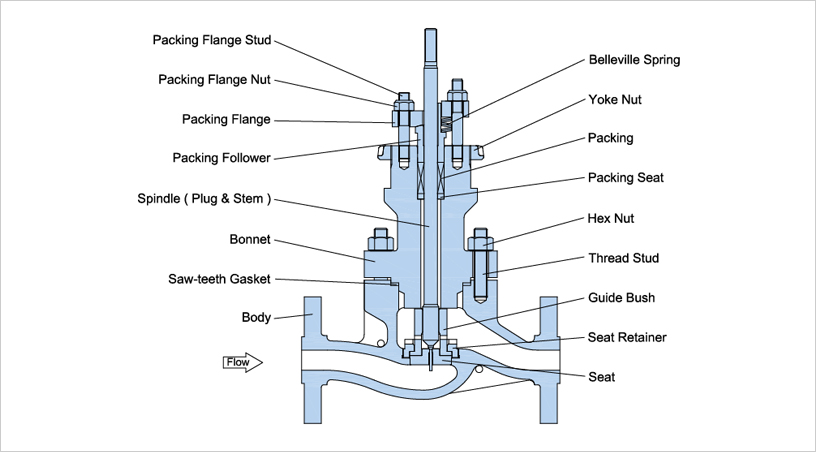

GS200：小流量單座調節閥
頂部導向型單座調節閥結構簡單，易于操作、維護，大量使用于各類工況，特別是常壓、常壓差場合，是經濟、可靠的控制閥。流體壓力不平衡型閥芯，只用在較低壓差和關閉壓差的場合。
各種流量特性可選
 |
 |
 |
 |
| GS100 IEC EQ% Plug |
GS100 IEC Linear Plug |

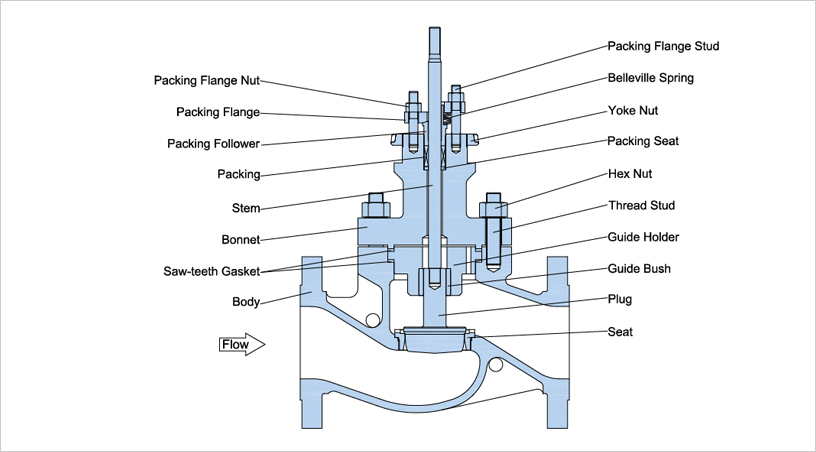

GS100 Large Cv Modified EQ% |
GS100 Large Cv Modified Linear |
 |
 |
 |
|
| GS100 On-off Plug |

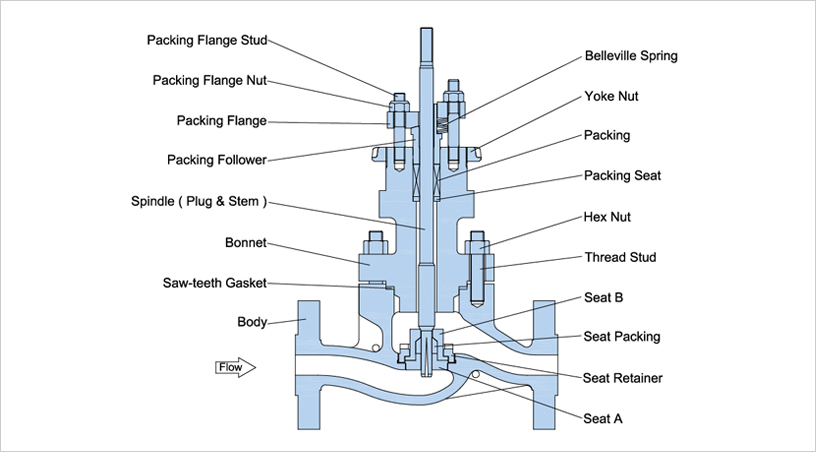

GS100 Soft Plug |
GS100 Soft Plug |
|
規格
| 本體型式 |
GS100 |
GS200 |
| 閥門口徑 |
1/2”~8” |
1”~4” |
1/2”~1” |
| 壓力等級 |
ANSI 150#~600,
PN16~PN100 |
ANSI 900#~2500#,
PN160~PN400 |
ANSI 150#~2500#,
PN16~PN400 |
| 連接方式 |
法蘭式、焊接式、內部法蘭式 |
| 流體溫度 |
-196~+565℃ |
| 閥體材質 |
WCB/A105, WC6/F11, WC9/F22, LCB/LF2, CF8/F304, CF8M/F316, CF3/F304L,
CF3M/F316L, Duplex, Monel, Hastelloy, Inconel, Titanium, etc… |
| 閥內件材質 |
A276-316, A276-316/Stellited, Duplex, Monel, Hastelloy, Inconel, Titanium, etc… |
| 流量特性 |
等百分比、線性、改良等百分比、改良線性、開關 |
| 可調比 |
50:1 |
30:1 (針形閥芯)
50:1 (V型切口閥芯) |
| 閥座泄露量 |
ANSI Class Ⅳ, Ⅴ, Ⅵ |
| 標配執行機構 |
| D100LA: |
多彈簧薄膜式執行機構 |
|
| P100LA: |
活塞式氣缸執行機構 |
|
|
 |
 |

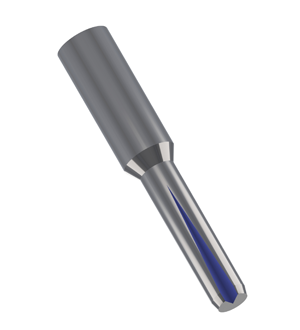

| GS200 V-cut Plug,
Modified Linear |

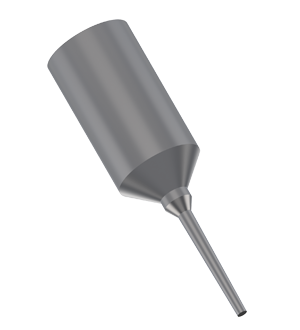

GS200 Needle Plug, Linear |
|
